當前位置：首頁>產品中心>絲杠驅動系列
● 材料: CHWM J
● 螺紋方向: 右旋螺紋
● 螺紋類型: CHWM大螺距螺紋
● 設計: 標準

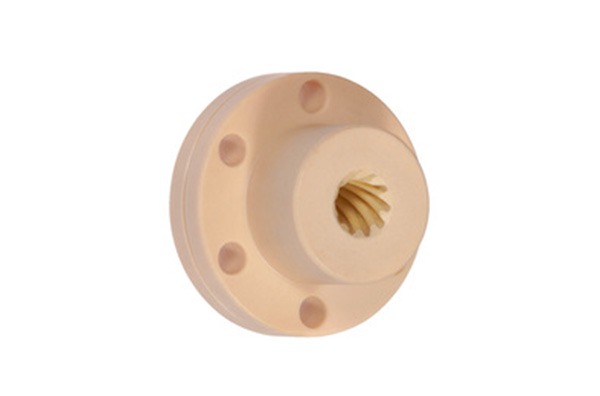

● 帶法蘭的圓柱形絲杠螺母
產品特點
PRODUCT CHARACTERISTICS
CHWM? 工程塑料軸承采用高性能的工程塑料為基料，通過高分子材料改性技術在其內部植入高強度纖維和特種固體潤滑脂改善了綜合耐磨性能；高強度纖維網狀結構加強了材料的強度，特種固體潤滑脂的復合使得CHWM? 工程塑料軸承具有極好的自潤滑性能和耐磨性能。 無論是耐久性要求很高的汽車工業、高速應用、水下應用、高溫和抗腐蝕應用或是要求符合FDA標準的食品工業，CHWM為全球工業提供不同的解決方案。
CHWM? 塑料軸承由現代工程塑料化合物制成，這種化合物由基礎工程塑料、增強纖維和固體潤滑成份組成，結構均勻，理論上整個壁厚都可用作磨損區。 這有助于降低 CHWM? 滑動軸承的摩擦系數，并提高了整體材質的抗磨性，并能有效的保護與之配合的金屬軸。不含任何油脂，但具有固體潤滑成份和纖維增強材料的均勻材質確保了在任何運動形式下都可利用自身的潤滑成份實現完全的自潤滑。 軸承產品在整個生命周期內的摩擦系數和磨損系數都非常低，確保了長壽命。
由于承載面大、塑料的彈性形變性能較好，CHWM? 滑動軸承也可承受重載沖擊和邊緣負載。 增強纖維進一步提升了機械性能。結合CHWM? 滑動軸承的材質特性，其可以在很多應用中使用“軟”軸。 即使有邊緣負載，軸的磨損風險也明顯低于滾針軸承。塑料軸承一直對金屬滑動軸承具有技術和成本上的優勢，是良好的替代品。 它們通過精確添加增強材料和固體潤滑成份而改進性能，適用于各種應用和要求，可減少維護工作并實現技術改進。
 | ■ 免潤滑，免維護 ■ 成本降低 40% ■ 可預測 ■ 免潤滑 ■ 重量減輕 80% ■ 耐腐蝕 | ■ 耐灰塵和污物 ■ 維護和潤滑減少 100% ■ 摩擦系數小 ■ 運行安靜 ■ 個性化定制產品 ■ 重量輕 |

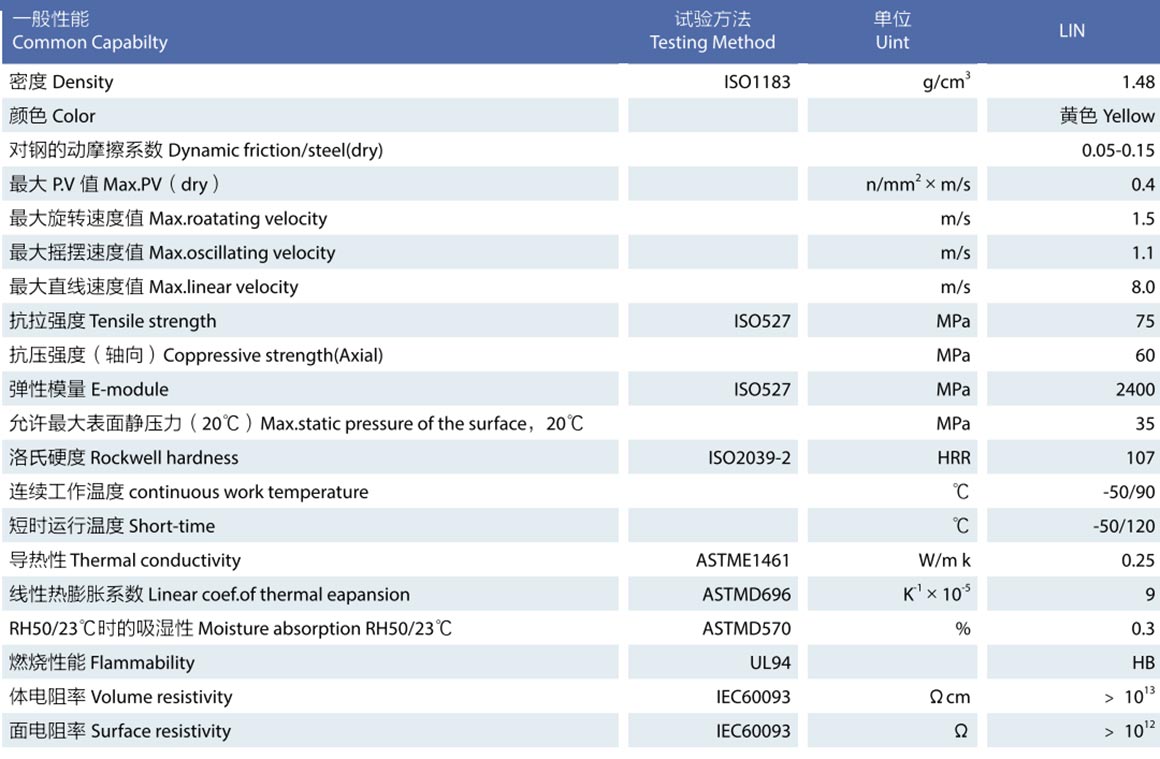

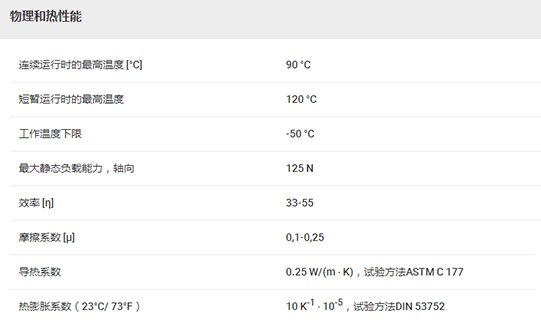

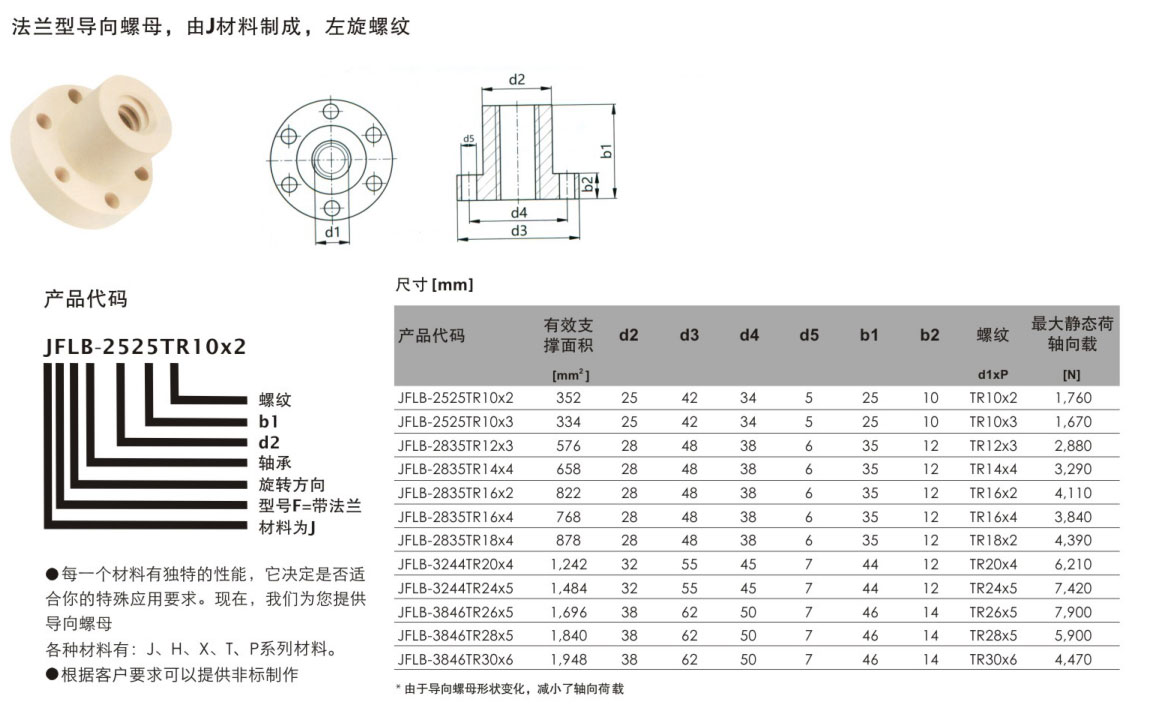

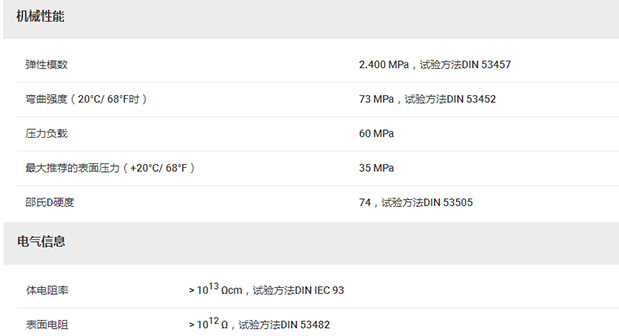

技術參數
TECHNICAL PARAMETERS
由于尺寸較多，未能全部上傳，其他尺寸請咨詢客服，可定制
 |  |
其他信息和圖表
INFORMATION AND CHART

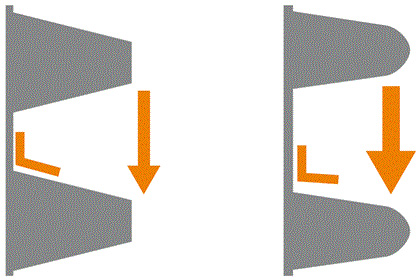

左：陡峭的側面角度，標準幾何形狀 右：扁平的側面角度 | 優化的螺旋角度，更高的效率 平滑的螺紋角度，CHWM高螺旋絲杠（類似于梯形螺紋），可以更加有效的將旋轉扭矩轉換為平移運動。 與更陡的螺旋角相比，這意味著更低的功率損失。 |

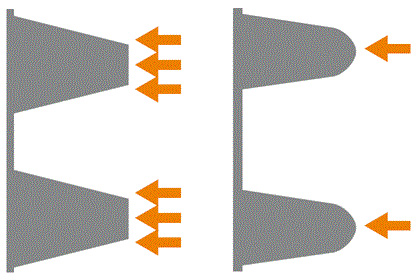

左：角齒側面，標準幾何形狀 右：圓齒側面，CHWM 幾何形狀 | 圓齒形狀實現安靜、減振的運轉 圓齒形的設計，減少了絲杠螺母和絲杠之間的表面接觸。因此，CHWM 絲杠螺母免振動運行，幾乎靜音。 這是因?yàn)閮蓚€(gè)表面的接觸面越大，傳遞的振動就越多，從而造成嘎嘎聲或吱吱聲。 圓齒最大限度地減少了這種影響，并且螺紋無需潤滑即可移動。 |

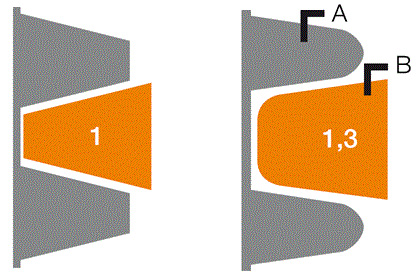

左：對稱標準幾何形狀 右：不對稱 CHWM 幾何形狀 | 不對稱設計延長了使用壽命 由于各個 CHWM 螺紋之間的距離較大，螺紋完美匹配免潤滑CHWM 高性能工程塑料的特性。 對于所有尺寸，螺紋中的摩擦優化工程塑料的比例可以擴大 1.3 倍。 使用壽命要比標準幾何形狀長達 5 倍，更耐磨的材料和更高的效率水平至關重要。 絲杠直徑越大，其沖擊力就越強。使用集成彈簧預緊的 CHWM 零反沖螺紋螺母，可以使整個生命周期中的間隙最小化。 |

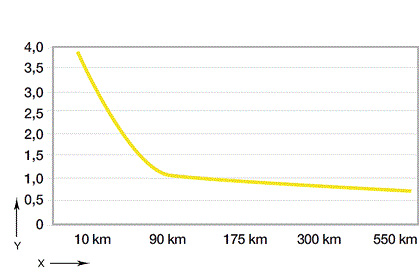

x = CHWM 大螺距螺紋的運行距離，單位千米 y = 磨損率[μ/螺母運行距離（千米）] | 耐磨的 CHWM 大螺距螺紋 DST 10x25，負載 175 N，行程 540 毫米，125 轉/分鐘 |

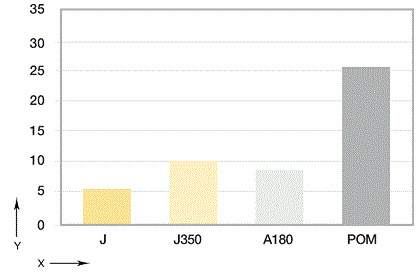

x =比較材料 y =磨損[毫克/千米 | C15 絲杠驅動裝置的磨損測試 行程 140 毫米，50 N，絲桿 C15 軋制，450 轉/分
igus? 高性能工程塑料用于所有CHWM 直線滑動軸承和驅動裝置以及絲杠驅動裝置中。 潤滑劑用于軸承材料中，使軸承材料適用于干運行， 如 它們?cè)谡麄€(gè)使用壽命期間都免維護 |

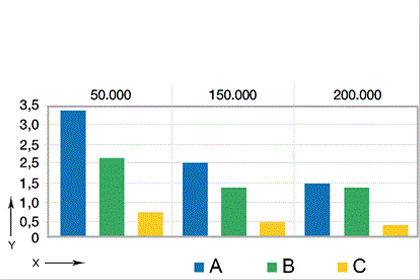

A 藍色：標準大螺距螺紋/ POM 塑料螺母 B 綠色：CHWM標準大螺距螺紋/絲杠螺母 C 黃色：CHWM大螺距螺紋/絲杠螺母 y =磨損率[μ/行程（千米）] | 大螺距螺紋磨損測試 耐磨的大螺距螺紋 10x50，dryspin? 大螺距螺紋/標準大螺距螺紋，負載 36 N，100 rpm，50,000/150,000/200,000 個循環
CHWM 直線滑動軸承絲杠螺母由摩擦優化材料制成。 從開發階段開始，研發重點是優化 CHWM 直線滑動軸承絲杠裝置的摩擦性能，以達到盡可能低的磨損率和摩擦值。 |
